Siemensa S7 400H

W Chinach Siemens S7 400H z dostępnym asortymentem wykorzystuje architekturę redundancji sprzętowej, obsługującą tryb gotowości w trybie Hot Standby dla dwóch maszyn dla procesora, zasilacza i sieci. Czas przełączania jest krótszy niż 100 ms, co zapewnia brak zakłóceń i utratę danych. Jest wyposażony w wysokowydajny procesor H i obsługuje redundancję dwóch sieci na poziomie bezpieczeństwa PROFINET/DP i SIL3. Stanowi solidny fundament zapewniający nieprzerwaną pracę kluczowych urządzeń w automatyce fabryki.

Konfiguracja rdzenia

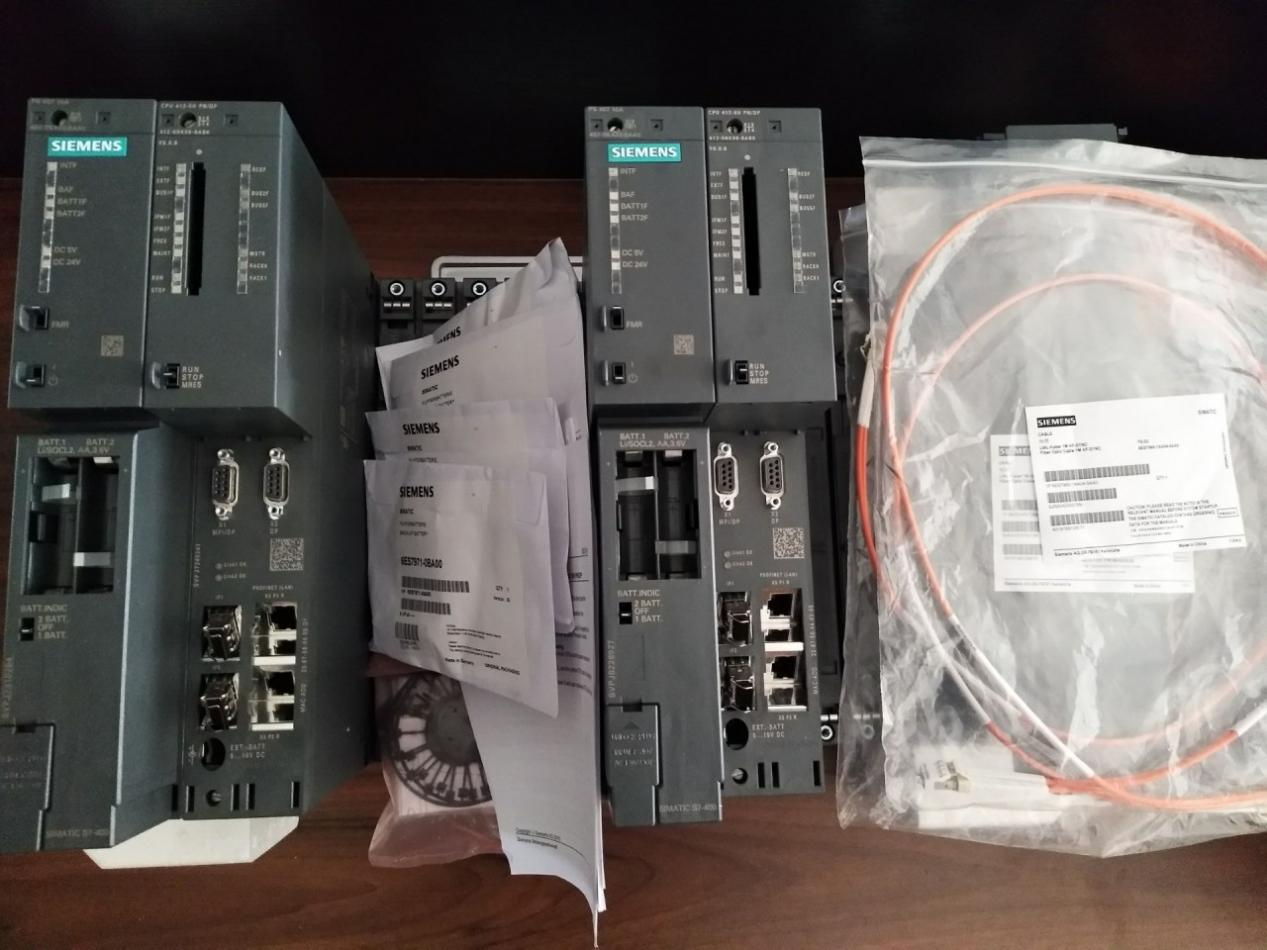

Nadmiarowa architektura Siemens S7-400H obejmuje procesory CPU 412H/414H/416H/417H i CPU 410-5H. Zastosowano w nim konstrukcję z dwoma procesorami w trybie gotowości w trybie Hot Standby, dzięki czemu czas przełączania między systemem podstawowym i zapasowym wynosi mniej niż 100 milisekund. Pamięć robocza może sięgać od 1 do 32 MB, prędkość wykonywania instrukcji wynosi od 15 do 62,5 nanosekund, a interfejsy integrują MPI/DP i PROFINET. Pojedyncza stacja może obsługiwać do 256 urządzeń IO. Obsługuje konfigurację za pomocą STEP 7 V5.5+ lub TIA Portal i jest w pełni kompatybilny z systemem bezpieczeństwa S7-400F.

Typowy skład sprzętowy systemu

Opis alarmu awarii lampki przetwornicy częstotliwości

W obiektach automatyki przemysłowej sterowanej przez S7-400H jest on zwykle łączony z przetwornicami częstotliwości Siemens. Jeśli podczas debugowania i konserwacji przetwornicy częstotliwości wystąpią drobne usterki, zwykle obejmują one alarm przegrzania transformatora, alarm przegrzania temperatury szafy, otwarcie drzwi szafy i sytuacje obejścia jednostki. Nie będą one rejestrowane, ale będą wysyłane jedynie komunikaty o usterkach. Gdy usterka zniknie, alarm zostanie automatycznie skasowany. Jeśli podczas pracy wystąpią drobne usterki, maszyna nie zostanie zatrzymana. Gdy wystąpi alarm o drobnej usterce, nadal dozwolone jest normalne uruchomienie i praca.

Poświadczamy

Siemens S7-400H przeszedł wiele certyfikatów, w pełni spełniając normy CE oraz uzyskując certyfikaty bezpieczeństwa UL/cUL na rynek północnoamerykański, pozwalające na bezpieczne stosowanie w strefach 2 potencjalnie wybuchowych. Przeszedł certyfikaty poziomu integralności bezpieczeństwa SIL 3 i AK6 instytucji TÜV w oparciu o normę IEC 61508, spełniając rygorystyczne wymagania systemów DCS i SIS w zakresie wysokiej dostępności i bezpieczeństwa przed awariami.

Dlaczego wybrać nas?

Obsługiwana jest architektura z podwójną szafą i dwoma procesorami, która umożliwia automatyczne i płynne przełączanie w ciągu milisekund w przypadku awarii pojedynczego komponentu. Płynnie integruje funkcję „hot-swap” i potężne możliwości rozbudowy wejść/wyjść, dzięki czemu może doskonale spełniać wielkoskalowe i bardzo złożone wymagania dotyczące sterowania. Jest często stosowany w energetyce, petrochemii i metalurgii. Jeśli interesują Cię nasze modele lub chcesz dowiedzieć się o nich więcej, nasz Yueyang Tongtu może je dla Ciebie dostarczyć. Jako dostawca na dużą skalę oferujemy modele w niskich cenach i wysokiej jakości.

Pytania i odpowiedzi

P: Czy S7‑400H można skonfigurować w TIA Portal?

O: Nie. Procesory serii S7‑400H nie są obsługiwane przez TIA Portal. Można je skonfigurować tylko w STEP 7 Classic (np. V5.5) lub w systemie sterowania procesem PCS 7.

P: Jak wybrać S7-400H do trudnych warunków?

Odp.: W przypadku gazów korozyjnych: standardowy S7-400H teoretycznie może być stosowany w środowiskach o klasie ochrony przed korozją G3. Jeżeli korozja jest poważniejsza, zalecane są produkty SIPLUS serii 400H.

Na dużych wysokościach: standardowy 400H może pracować poniżej 2000 m. W przypadku odległości od 2000 m do 3000 m może to być możliwe przy ulepszonych środkach rozpraszania ciepła.

Dla wysokości powyżej 3000 m należy zastosować serię SIPLUS, która obsługuje wysokości od 1000 m do +5000 m.

P: Jakie typy kart pamięci są obsługiwane przez model S7‑400H?

Odp.: Obsługiwane są zarówno karty RAM, jak i karty FLASH. Główna różnica polega na tym, że karty RAM tracą program po wyłączeniu zasilania i wymagają baterii zapasowej do przechowywania danych. Karty FLASH mogą przechowywać program bez zasilania, ale nadal wymagają baterii zapasowej do przechowywania pamięci bitowej, timerów i innych danych.
