Siemensa 6AU1410-2AA00-0AA0

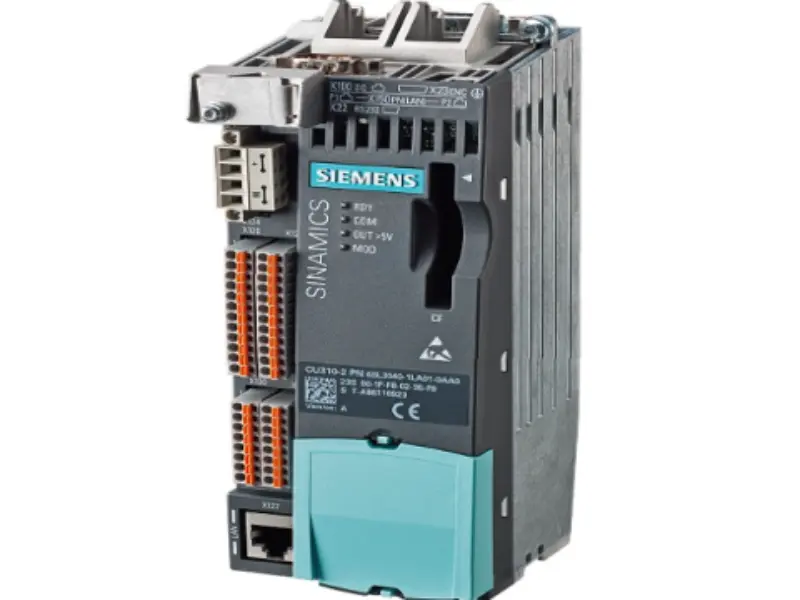

Jako profesjonalny dostawca, jednoosiowy standardowy system sterowania ruchem Siemens 6AU1410-2AA00-0AA0 firmy Yueyang Tongtu obsługuje rozwój wielu osi. Dzięki modułowi zasilania PM340 z możliwością bezpośredniego włożenia jest to zintegrowane urządzenie o wysokiej wydajności, które głęboko integruje funkcje PLC, sterowania ruchem i zarządzania napędami.

Parametr techniczny

Integracja i uwierzytelnianie

Model Siemens 6AU1410-2AA00-0AA0 charakteryzuje się natywnym sterowaniem jednoosiowym w zamkniętej pętli, zapewniającym wydajność sterowania ruchem. W pełni obsługuje przekładnie elektroniczne, kamery, cięcia muchowe i synchronizację pozycjonowania. Można go również rozszerzyć, łącząc z jednostką napędową CU305, aby rozszerzyć go na systemy wieloosiowe. Jest to zintegrowany sterownik PLC ruchu SIMOTION obsługujący języki programowania MCC, LAD i ST. Główne funkcje bezpieczeństwa są standardowo wyposażone w F-DI/F-DO, umożliwiające bezpieczne odłączenie momentu obrotowego STO, spełniające standardy bezpieczeństwa mechanicznego.

Podstawowy interfejs sprzętowy

Magistrala napędowa: 1 interfejs DRIVE-CLiQ

Interfejsy komunikacyjne:

2 PROFIBUS DP

1 standardowy port Ethernet (do debugowania i pobierania programów)

Wbudowany lokalny blok zacisków we/wy:

5 zwykłych wejść cyfrowych (DI)

8 ogólnych cyfrowych DI/DO (można dostosować jako wejście lub wyjście)

3 wejście błędu bezpieczeństwa (F-DI)

1 wyjście błędu bezpieczeństwa (F-DO)

1 wejście analogowe AI (obsługuje sygnały napięciowe/prądowe)

Niezależny interfejs enkodera: 1 jednostka, obsługuje enkoder inkrementalny TTL/HTL i absolutny SSI.

Typowe scenariusze zastosowań

Model Siemens 6AU1410-2AA00-0AA0 szczególnie nadaje się do prostych wieloosiowych linii produkcyjnych wyposażonych w „pojedynczą oś główną + oś pomocniczą”, takich jak urządzenia pakujące, maszyny drukarskie, cięcie i gięcie arkuszy, jednoosiowe pozycjonowanie serwo, maszyny nawijające i mały sprzęt do formowania. Nadają się one szczególnie do prostych wieloosiowych linii produkcyjnych z „pojedynczą osią główną + osią pomocniczą”.

Dlaczego wybrać nas?

Najważniejsze jest to, że zintegrowane rozwiązanie może sterować + interfejsem napędu + lokalnymi wejściami/wyjściami, bez konieczności stosowania dodatkowego sterownika PLC, oszczędzając miejsce w szafie. Jest częścią natywnego pakietu S120 z szybką magistralą czasu rzeczywistego DRIVE-CLiQ i może również osiągnąć wysoką dokładność synchronizacji. Oczywiście Siemens 6AU1410-2AA00-0AA0 jest również wyposażony w we/wy bezpieczeństwa, bez potrzeby stosowania dodatkowych przekaźników bezpieczeństwa, co zmniejsza koszty sprzętu. Jest to podwójny interfejs PROFIBUS, ułatwiający rozbudowę sieci dla urządzeń rozproszonych. Jest to oryginalny niemiecki produkt fabryczny, dojrzały standard dla branży obrabiarek/opakowań. Program jest kompatybilny z całą serią platform SIMOTION. Jest to kompleksowy, zintegrowany produkt, który łączy w sobie ekonomiczne sterowanie ruchem + sterownik PLC + lokalne we/wy + pętlę bezpieczeństwa, bez konieczności stosowania dodatkowych niezależnych sterowników PLC, co zmniejsza rozmiar szafy sterowniczej i ogranicza zakup akcesoriów.

Często zadawane pytania

P1: Ile osi może kontrolować ten kontroler?

A1: Został zaprojektowany jako sterownik jednoosiowy, ale poprzez rozszerzenie może obsługiwać do 8 osi.

P2: Jakie interfejsy komunikacyjne są dostępne w tym kontrolerze?

A2: Zapewnia: 1 interfejs DRIVE-CLiQ (do podłączenia napędu), 2 interfejsy PROFIBUS (do komunikacji DP master/slave) i 1 interfejs Industrial Ethernet (do komunikacji lub programowania wyższego poziomu).

P3: Jaka jest prędkość komunikacji PROFIBUS tego sterownika?

A3: Minimalny zegar cyklu PROFIBUS DP wynosi 1 ms.

P4: Jaka jest różnica między 6AU1410-2AA00-0AA0 a 6AU1410-2AD00-0AA0?

O4: Oba są kontrolerami D410-2. Główna różnica polega na protokole komunikacyjnym:

6AU1410-2AA00-0AA0 (przyrostek DP):obsługuje głównie komunikację PROFIBUS.

6AU1410-2AD00-0AA0 (przyrostek DP/PN):obsługuje komunikację PROFINET oprócz PROFIBUS.

P5: Jakie środki ostrożności należy podjąć w odniesieniu do wersji oprogramowania?

Odpowiedź 5: Według CISA wszystkie wersje od V5.4 do (ale z wyłączeniem) V5.5 SP1 mogą zawierać luki w zabezpieczeniach. Zdecydowanie zaleca się aktualizację do wersji 5.5 SP1 lub nowszej, aby zapewnić bezpieczeństwo systemu.

P6: Co należy zrobić, gdy sterownik zgłasza kod błędu „F07970”?

Odpowiedź 6: Jest to częsta usterka serwonapędu, zwykle związana z silnikiem lub jednostką napędową. Kroki rozwiązywania problemów obejmują:

Sprawdź połączenia silnika:sprawdź, czy kable zasilające są prawidłowo podłączone i czy nie mają przerwanych przewodów.

Sprawdź dane silnika:upewnić się, że parametry silnika skonfigurowane w sterowniku odpowiadają tabliczce znamionowej rzeczywistego silnika.

Sprawdź jednostkę napędową:jeżeli problem będzie się powtarzał, sprawdź podłączony moduł mocy SINAMICS S120 pod kątem prawidłowego działania.
