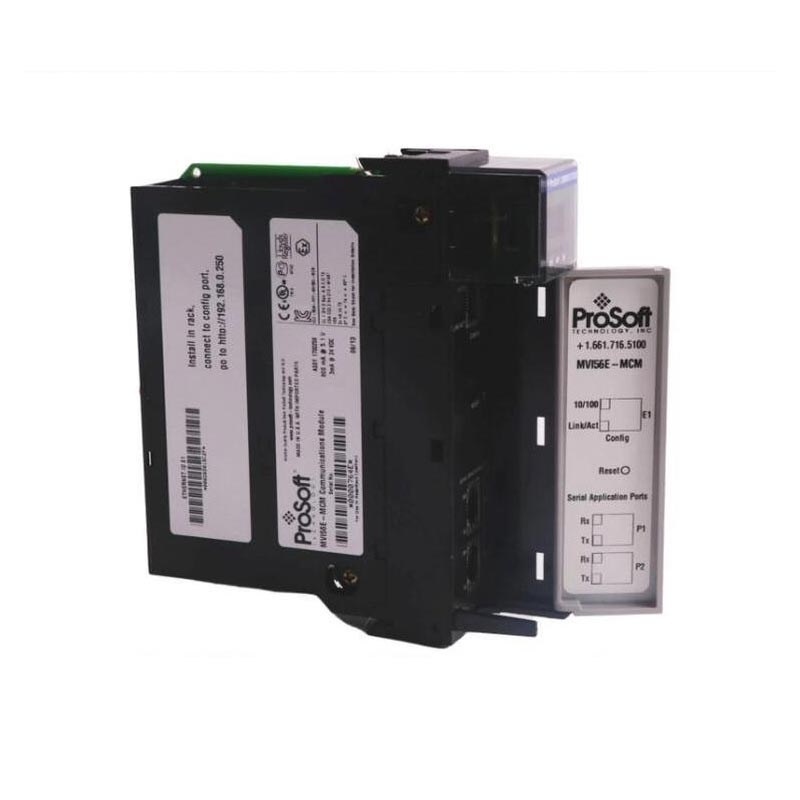

Prosoft MVI56E-MCM

Prosoft MVI56E-MCM z dostępnym zapasem wykorzystuje najbardziej zaawansowaną szafę ControlLogix 1756 i można go bezpośrednio włożyć do szafy ControlLogix, aby działać jako uniwersalny konwerter, konwertujący szybkie instrukcje płyty montażowej PLC na sygnały szeregowe rozpoznawane przez przyrządy polowe. Yueyang Tongtu to dostawca oferujący wysokiej jakości produkty, pozwalające na gromadzenie danych z tych starych, ale przydatnych urządzeń bez konieczności dodawania dodatkowej szafy bramkowej.

Struktura

Podstawową architekturą tego Prosoft MVI56E-MCM jest wysokowydajny procesor komunikacyjny, który działa niezależnie od głównego sterownika PLC. Układ ten jest przeznaczony wyłącznie do obsługi złożonego pakowania, rozpakowywania i konwersji protokołów danych szeregowych. Zapewnia to, że zasoby procesora głównego sterownika PLC nie są zajęte przez zadania komunikacyjne i zapobiega spowolnieniu całego cyklu skanowania logiki sterującej w wyniku odczytu danych z przyrządu. Płytka drukowana integruje dwa całkowicie izolowane elektrycznie obwody sterownika portu szeregowego. Ma to na celu zapobieganie sytuacji, w której długa linia komunikacyjna w terenie powoduje ponowne przynoszenie do szafy uderzeń pioruna, przepięć lub zakłóceń pętli uziemienia. Dzięki solidnej izolacji, nawet w przypadku zwarcia linii zewnętrznej, nie spowoduje to uszkodzenia drogiej płyty montażowej ControlLogix.

Parametry

Model produktu: Prosoft MVI56E-MCM

Typ produktu: Moduł interfejsu komunikacyjnego Modbus

Odpowiedni system: Rockwell Automation ControlLogix (płyta montażowa 1756)

Porty szeregowe: 2 niezależne porty szeregowe (Port 1 i Port 2)

Obsługiwane protokoły: Modbus RTU, Modbus ASCII, DF1, ASCII

Tryb pracy: konfigurowalny Master/Slave

Szybkość transmisji danych: 300 bps do 115,2 kbps

Metoda konfiguracji: instrukcja dodatkowa (AOI) + konfiguracja internetowa

Funkcje wydajności

Prosoft MVI56E-MCM to ulepszony moduł komunikacyjny zaprojektowany specjalnie dla systemu ControlLogix. Posiada dwa niezależne konfigurowalne porty szeregowe. Każdy port obsługuje standardy elektryczne RS232/RS485/RS422 i szeroki zakres szybkości transmisji od 110bps do 115,2kbps. Można ją dowolnie ustawić jako stację główną lub podrzędną dla Modbus RTU/ASCII i może pracować w tej samej lub różnych sieciach Modbus. Jest kompatybilny z wieloma protokołami i w pełni obsługuje standardy, takie jak Modbus TCP/IP, EtherNet/IP, DF1, EtherCAT, gLink-II i Modbus 485. Można go łatwo dostosować do różnych topologii sieci, takich jak gwiazda i pierścień, a także do złożonych scenariuszy zastosowań.
