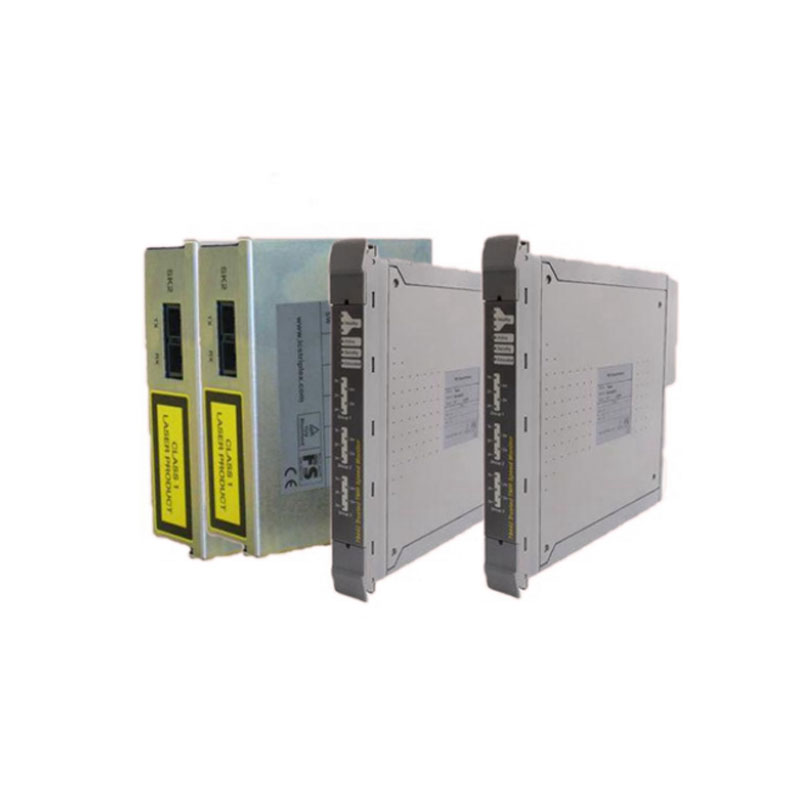

ICS Triplex T8201

Jako profesjonalny dostawca, ICS Triplex T8201 firmy Yueyang Tongtu może stabilnie rozprowadzać energię elektryczną dostarczaną przez moduł zasilania do każdego modułu we/wy i ustanawiać kanały komunikacji z procesorem. Jako partner posiadający wiedzę z zakresu architektury systemowej oferujemy szeroką gamę modeli i marek. Jeśli chcesz dowiedzieć się więcej, skontaktuj się z nami.

Struktura

ICS Triplex T8201 nie jest płytką przyłączeniową. Wewnętrznie wykorzystuje wielowarstwową konstrukcję obwodu, aby precyzyjnie rozprowadzać różne poziomy napięcia (takie jak napięcie komunikacyjne 24 V, 5 V) wyjściowe modułu mocy do każdego gniazda we/wy, podobnie jak układanie grubych rur pod ziemią, aby zapewnić każdemu gospodarstwu domowemu wystarczające ciśnienie wody. Integruje również magistralę komunikacyjną płyty montażowej jako dedykowany kanał do komunikacji pomiędzy modułami we/wy a procesorem. Okablowanie jest wyjątkowo cienkie i skutecznie zapobiega przesłuchom sygnału. Złącza są wykonane z materiałów klasy przemysłowej o wysokiej niezawodności, charakteryzujących się wyjątkowo długą żywotnością podczas podłączania i wyjmowania oraz wyjątkowo niską rezystancją styku.

Wydajność

Wydajność tej płyty bazowej ICS Triplex T8201 jest naprawdę wyjątkowa. Ma dużą obciążalność prądową i może wspierać normalną pracę całkowicie podłączonego modułu we/wy i nie powoduje nagrzewania się płyty ani spadków napięcia z powodu nadmiernego prądu. Jego właściwości izolacyjne są doskonałe, zapewniając izolację elektryczną pomiędzy każdym kanałem w środowisku wysokiego napięcia i zapobiegając wyciekom lub iskrzeniom. Integralność sygnału magistrali komunikacyjnej jest bardzo dobra, tłumienie transmisji danych na płycie dolnej jest bardzo niskie, aby zapewnić procesorowi szybki odczyt danych terenowych. Jego działanie antywibracyjne jest również na najwyższym poziomie, nawet jeśli obudowa jest narażona na zewnętrzne wibracje, podłączone do niej moduły nie poluzują się ani nie będą miały słabego kontaktu. Wskaźniki wydajności są w pełni zgodne z normą bezpieczeństwa IEC 61508 SIL 3, a zastosowanie ich w tak krytycznej płycie bazowej systemu jest zdecydowanie uspokajające.

Charakterystyka

ICS Triplex T8201 wykorzystuje typową konstrukcję pasywnej płyty bazowej z serii Trusted. Najbardziej godną uwagi cechą są starannie rozmieszczone różne złącza szczelinowe na powierzchni, które służą do podłączenia modułu zasilania i modułu we/wy. Na powierzchni znajduje się duża ilość śladów wielkoprądowej folii miedzianej, co daje ludziom poczucie bezpieczeństwa. Taka konstrukcja ma zapewnić, że wytrzyma duże prądy obciążenia. Konstrukcja krawędziowa posiada specjalne zaciski uziemiające i bloki przewodów, które ułatwiają podłączenie zewnętrznego zasilania głównego i przewodu uziemiającego.

Prawdziwy przypadek

Był klient z Azji Południowo-Wschodniej, który zajmował się renowacją rafinerii ropy naftowej. Rozbudowując obudowę, zakupili partię płyt montażowych od innych producentów. Jednak po ich zainstalowaniu okazało się, że komunikacja stale szwankuje, a system zgłasza błędy. Harmonogram był napięty i wpadli w panikę. Później skontaktowali się z Yueyangiem Tongtu. Przeanalizowaliśmy, że może to być problem niedopasowania impedancji w liniach magistrali tych płyt montażowych. Natychmiast wysłaliśmy kilka płytek T8201, które zostały przetestowane pod kątem sygnałów magistrali. Klient je otrzymał i lampka komunikacji od razu zmieniła kolor na zielony. System włączył się pomyślnie od razu. Kierownik projektu klienta specjalnie zadzwonił, aby powiedzieć, że w krytycznych momentach nadal musiał znaleźć profesjonalnego dostawcę, takiego jak Yueyang Tongtu, który pomógłby mu uniknąć ogromnej kary za opóźnienie projektu.
