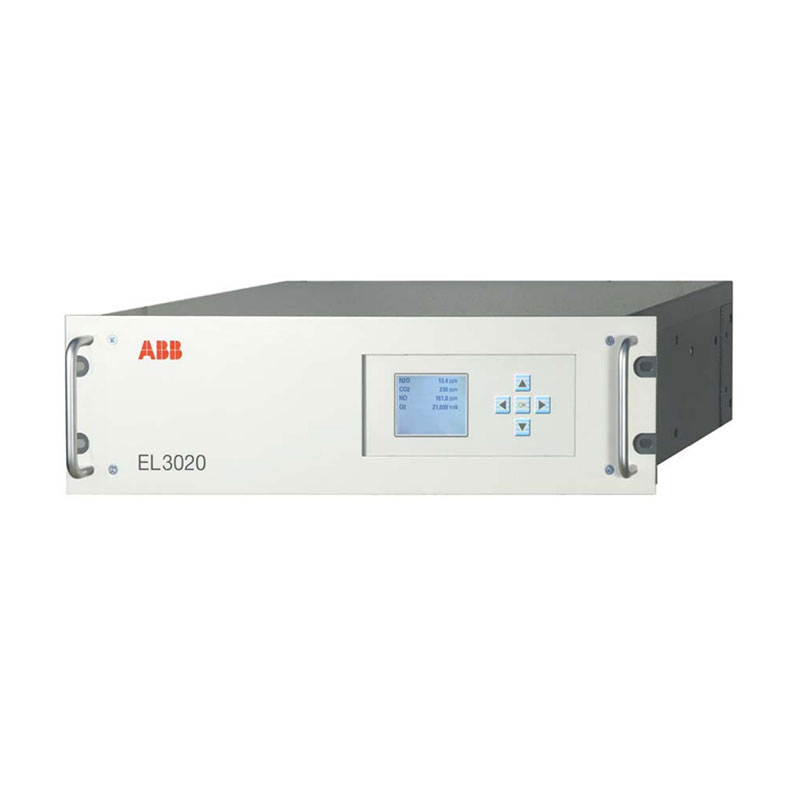

ABBEL3020

Firma Yueyang Tongtu specjalnie przygotowała wysoce „precyzyjny” kluczowy sprzęt dla zagranicznych inżynierów kontroli procesów i osób nadzorujących konserwację przyrządów w dziedzinie przemysłowej analizy gazów – przetwornik analizatora gazu ABB EL3020. Podczas realizacji projektów w zakładach chemicznych czy rafineriach ropy naftowej największym wyzwaniem dla każdego jest dokładne przesłanie słabych sygnałów z znajdującego się na miejscu analizatora do sterowni, przy jednoczesnym zapewnieniu braku zakłóceń. Ten nadajnik został specjalnie zaprojektowany do tego celu. Pełni funkcję pomostu łączącego czujniki znajdujące się na miejscu oraz system sterowania. Jako profesjonalny dostawca polecamy ten „centrum danych”, który jest w stanie precyzyjnie przetwarzać i konwertować dane analityczne, aby uczynić Twój system monitorowania gazu bardziej stabilnym i całkowicie wyeliminować błędy kontroli procesu spowodowane odchyleniami sygnału.

Struktura

ABB EL3020 ma konstrukcję modułową, która jest łatwa w utrzymaniu i modernizacji. Komora gazowa próbki jest łatwa do czyszczenia, a ścieżka gazowa jest wykonana z materiałów odpornych na korozję, co wydłuża żywotność sprzętu. Pod względem zasilania jest kompatybilny z szeroką gamą zasilaczy prądu przemiennego (100-240VAC±10%, 48-63 Hz), o poborze mocy jednokanałowej około 40VA i poborze mocy dwukanałowej około 70VA. Posiada bogaty interfejs wyjściowy, dostarczający sygnały analogowe 0/2/4-20mA (maksymalne obciążenie 750Ω) i obsługuje cyfrowe protokoły komunikacyjne Modbus, RS485 i RS232. Posiada również certyfikat przeciwwybuchowości EEx(p) i zapewnia opcjonalną konstrukcję ogrzewania w celu dostosowania do środowisk o ekstremalnych temperaturach. Wbudowany czujnik ciśnienia (zakres pracy pabs=600-1250hPa) potrafi automatycznie korygować wpływ wahań ciśnienia na dokładność pomiaru.

Operacja kalibracji

Kalibracja zera: ABB EL3020 wykorzystuje azot o wysokiej czystości. Sprzęt należy nagrzewać przez ponad 12 godzin. Zatrzymaj oczyszczanie i pobieranie próbek, podłącz azot, przełącz do pozycji zerowej za pomocą zaworu pięciodrogowego, wyreguluj ciśnienie do 0,01 MPa, utrzymuj natężenie przepływu na poziomie 60 l/h, przepłucz komorę gazową azotem przez 12 minut i wprowadź małą wartość standardową (np. +2 ppm) za pomocą panelu w celu kalibracji i zapisania.

Kalibracja zakresu: Biorąc za przykład CO, należy go również podgrzewać przez ponad 12 godzin. Zatrzymaj oczyszczanie i pobieranie próbek, podłącz gaz wzorcowy CO, przełącz zawór pięciodrogowy w położenie kalibracji, wyreguluj ciśnienie i przepływ jak powyżej, przepłucz komorę gazową przez 12 minut, wybierz CO za pomocą panelu, wprowadź dokładną wartość nominalną na butli z gazem wzorcowym oraz potwierdź i zapisz wartość kalibracji po ustabilizowaniu się odczytu.

Scenariusz zastosowania

Ten ABB EL3020 służy do zbierania sygnałów przepływomierza na wlocie i wylocie, a także sygnałów poziomu cieczy w basenie. Dane te są następnie przesyłane do procesora w celu sterowania pompą dozującą lub zaworem wylotowym wody. Na liniach produkcji chemicznej służy do podłączenia przetworników ciśnienia w celu monitorowania ciśnienia w rurociągach w czasie rzeczywistym, zapewniając bezpieczeństwo produkcji. W instalacjach HVAC służy do zbierania sygnałów z czujników temperatury i sterowania pracą agregatu chłodniczego lub kotła. Jeśli w Twoim systemie nadal używane są sterowniki serii Advant firmy ABB i wymagane jest precyzyjne gromadzenie stale zmieniających się danych, takich jak temperatura, ciśnienie, przepływ i poziom cieczy na miejscu, ten produkt jest kluczowym elementem odpowiedzialnym za „obserwację” sytuacji.
